610 289 HUA6KM1-HC Menič Huawei SUN2000-6KTL-M1

Podrobný popis

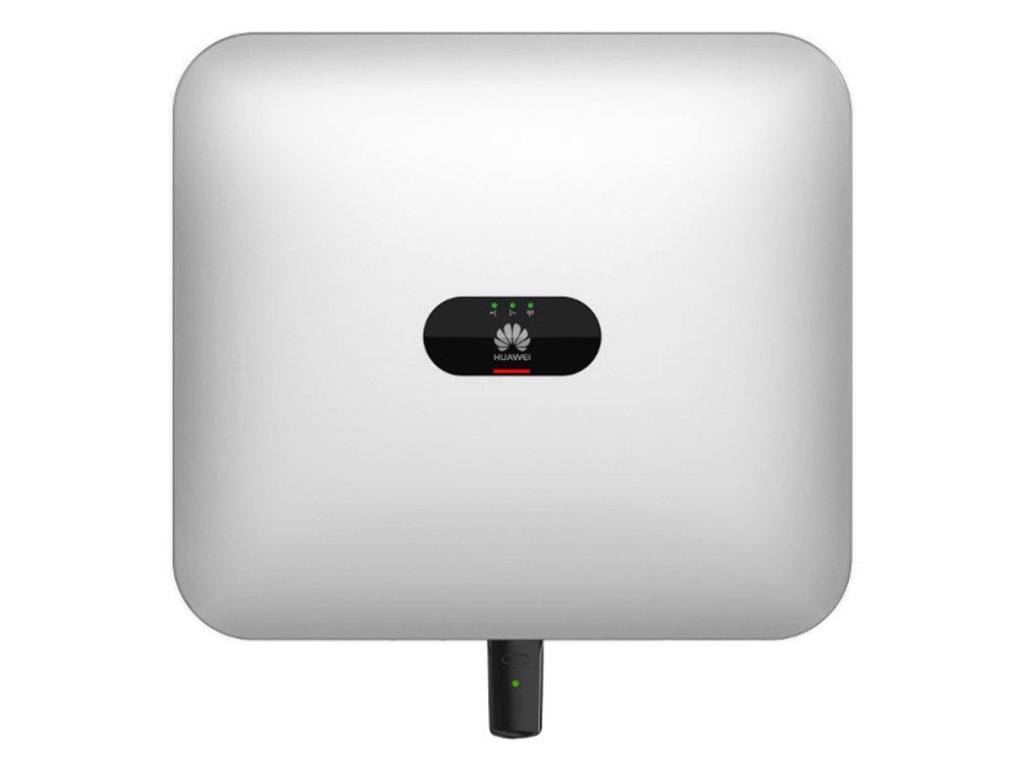

Huawei Menič SUN2000-6KTL-M1

Huawei SUN2000-6KTL-M1 spája efektivitu s jednoduchým používaním. Ako nevyhnutná súčasť fotovoltického systému je menič určený na premenu jednosmerného prúdu zo solárnych článkov na striedavý prúd.

• 3-fázový WR s výkonom 6 600 VA
• 2 nezávislé sledovače MPP
• 1 pripojenie batérie (Plug & Play) pre LUNA2000 ESS 5-15kWh
• Účinnosť až 98,6 %
• Kompatibilný s optimalizátorom modulov
• Komunikácia cez WLAN / Ethernet a 4G/LTE*
• Bezplatné monitorovanie systému pomocou FusionSolar
• RS485 pre Smart Power Sensor a LUNA2000 ESS 5-15kWh
• Integrovaná ochrana proti prepätiu AC a DC TYP II
• Integrovaná PID rekuperácia
• Konvekčné chladenie
• Trieda ochrany IP65

Všeobecné údaje:

• Rozsah prevádzkových teplôt: -25 ~ +60 °C
• Relatívna prevádzková vlhkosť: 0 % RH ~ 100 % RH
• Prevádzková nadmorská výška: 0 - 4 000 m (zníženie > 2 000 m)
• Chladenie: Konvekčné chladenie
• Displej: LED displej
• Komunikácia: RS485, WLAN, Ethernet cez Smart Dongle WLAN-FE; 4G/3G/2G cez Smart Dongle 4G (voliteľné)
• Hmotnosť (vrátane montážnej konzoly): 17 kg
• Rozmery (vrátane montážnej konzoly): 525 x 470 x 146,5 mm
• Trieda ochrany: IP65
• Spotreba energie v noci: < 5,5 W (< 10 W, ak je aktivovaná funkcia obnovy PID)

Vstup (DC):

• Odporúčaný maximálny výkon FV¹: 9 000 Wp
• Max. Vstupné napätie²: 1 100 V
• Rozsah prevádzkového napätia³ : 140 V ~ 980 V
• Spúšťacie napätie: 200 V
• Menovité vstupné napätie : 600 V
• Max. Vstupný prúd na MPPT: 13,5 A
• Max. Skratový prúd: 19,5 A
• Počet sledovačov MPP: 2
• Max. Počet vstupov na MPPT: 1

1 - Maximálny príkon fotovoltaického meniča je 20 000 Wp, ak sú navrhnuté dlhé reťazce a plne pripojené k optimalizátorom výkonu SUN2000-450-P.

2 - Maximálne vstupné napätie je horná hranica jednosmerného napätia. Akékoľvek vyššie vstupné jednosmerné napätie by pravdepodobne poškodilo striedač.

3 - Akékoľvek vstupné jednosmerné napätie nad rozsah prevádzkového napätia môže spôsobiť chybnú prevádzku.

Vstup (DC batéria):

• Kompatibilná batéria: HUAWEI Smart String ESS 5kWh - 30kWh
• Rozsah prevádzkového napätia: 600 V ~ 980 V
• Maximálny prevádzkový prúd: 16,7 A
• Maximálny nabíjací výkon: 10 000 W
• Maximálny vybíjací výkon: 6 600 W

Výstup (v sieti):

• Pripojenie k sieti: 3-fázové pripojenie
• Menovitý výkon: 6 000 W
• Maximálny zdanlivý výkon: 6 600 VA
• Menovité výstupné napätie: 220 V / 380 V, 230 V / 400 V, 3 W / N+PE
• Frekvencia striedavého prúdu: 50 Hz / 60 Hz
• Maximálny výstupný prúd: 10,1 A
• Nastaviteľný účinník: 0,8 kap. ... 0,8 ind.
• Celkové harmonické skreslenie (THD): ≤ 3 %.

Výstup (záložné napájanie cez záložný box-B1):

• Maximálny zdanlivý výkon: 3 300 VA
• Menovité výstupné napätie: 220 V / 230 V
• Maximálny výstupný prúd: 15 A
• Nastaviteľný účinník: 0,8 kap. ... 0,8 ind.

Ochrana a funkcie:

• Spínač prerušenia záťaže jednosmerného prúdu: Áno
• Detekcia ostrovného výpadku: Áno
• Ochrana proti prepólovaniu jednosmerného prúdu: Áno
• Monitorovanie izolácie: Áno
• Ochrana proti prepätiu DC: Áno Áno, kompatibilné s typom ochrany TYP II podľa EN / IEC 61643-11
• Ochrana proti striedavému prepätiu: Áno, kompatibilné s typom ochrany TYP II podľa EN / IEC 61643-11
• Monitorovanie poruchového prúdu: Áno
• Ochrana proti striedavému nadprúdu: Áno
• Ochrana proti skratu striedavého prúdu: Áno
• Detekcia oblúka: Áno
• Vstupy pre prijímače na reguláciu zvlnenia: Áno
• Integrovaná PID obnova: Áno
• Možnosť nabíjania batérie zo siete: Áno

Návod na inštaláciu:

Návod na inštaláciu 2:

Pripojenie signálneho kábla:
