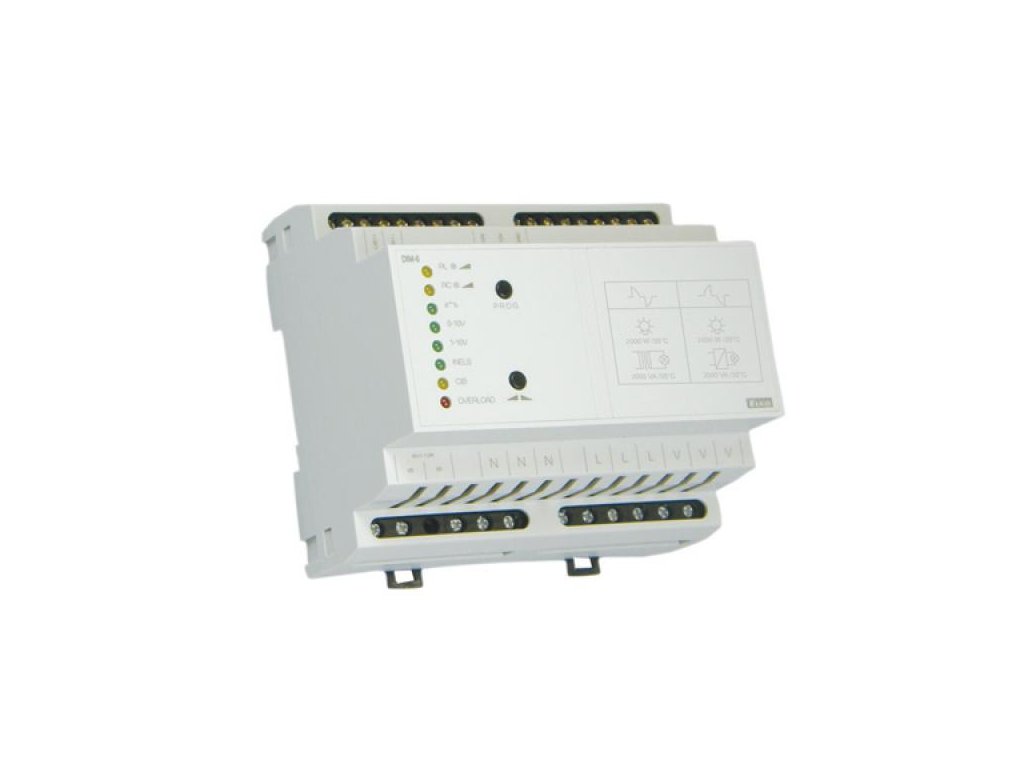

ELKO PRI-53/5 Monitorovacie prúdové relé

Podrobný popis

ELKO EP PRI-53/5 Monitorovacie prúdové relé

Relé sa používa pre kontrolu prúdu v trojfázových zariadeniach (napríklad žeriavy, motory, a pod.).

• relé je určené pre kontrolovanie prúdu v trojfázových zariadeniach (napr. žeriavy, motory a pod.)
• napájanie 24-240 V AC/DC galvanicky oddelené od obvodu kontrolovaného prúdu
• nastaviteľná úroveň prúdu v % In - pevná úroveň diferencie
• nastaviteľná úroveň oneskorenia (pri prekročení nastavenej medze)
• nastaviteľná funkcia:
  - UNDER - stráži pokles veľkosti prúdu pod nastavenú hodnotu I
  - OVER - prekročenie nastavenej hodnoty I
• 2 typy podľa veľkosti menovitého prúdu In (1A, 5A)
• 6modulové prevedenie, upevnenie na DIN lištu
• výstupné relé s 2 prepínacími kontaktmi
• možnosť pripojenia i cez prúdové transformátory pre zvätšenie hodnoty kontrolného prúdu až 600 A

Technické parametre:

• Strážený obvod: AC
• Strážené úrovne: podprúd i nadprúd
• Strážený rozsah: 0,4-1,2 (50/60 Hz); 2-6 A (50/60 Hz)
• Výstup: 2x prepínací, 8A
• Prevedenie: 6-MODUL
• Napájacie napätie: AC/DC 24 - 240 V (AC 50/60 Hz)
• Rozmery: 90 x 105 x 64 mm
