ELKO VSM220-20 Stykac 230V AC

Podrobný popis

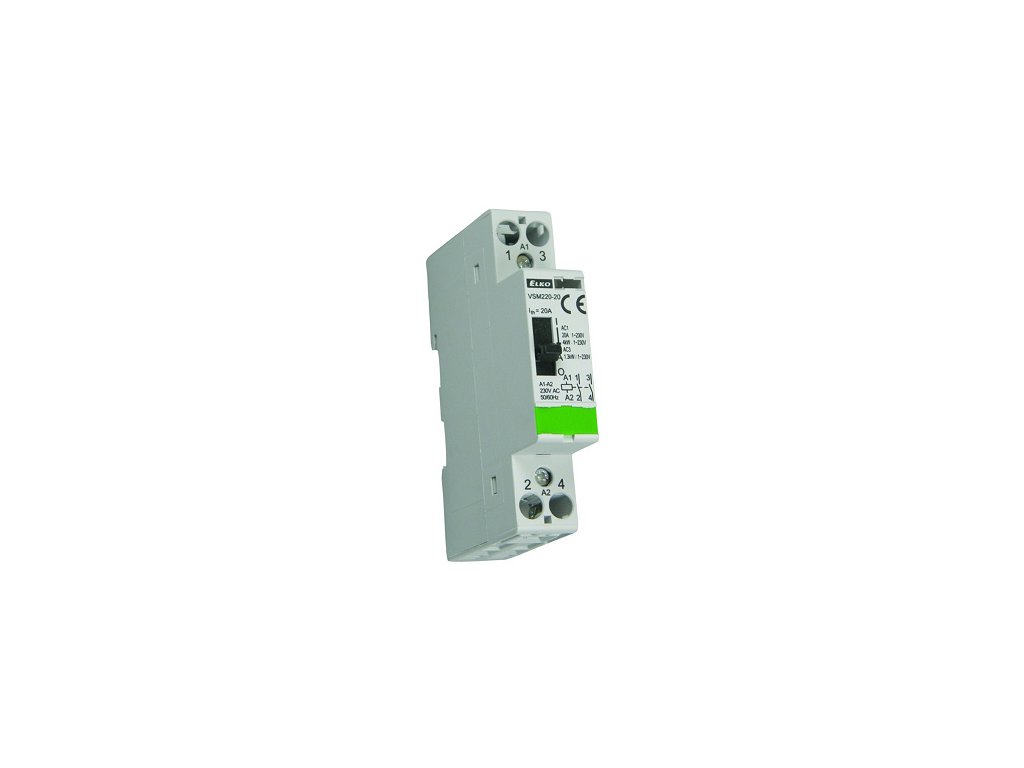

ELKO EP Stýkač manuálny VSM220-20 230V AC

• Je špeciálnou verziou inštalačných stýkačov poskytujúcich nie len základné funkcie, ale tiež manuálnu obsluhu.
• Slúži na spínanie akumulačných spotrebičov pre vykurovanie a ohrev teplej úžitkovej vody.
• Popis jednotlivých pozícií manuálneho ovládania:

1. - AUTO: bežná funkcia stýkača ako inštalačného stýkača bez manuálneho ovládania
2. - 1: posunutím prepínača z AUTO na pozíciu 1 sú spínacie kontakty zopnuté a rozpínacie kontakty sú rozopnuté toto trvá do nasledujúceho impulzu na cievku stýkača
3. - 0: kontakty sú neustále odpojené (spínací kontakt) alebo sú neustále zapnuté (rozpínací kontakt) bez ohľadu na napätie

• Optický ukazovateľ stavu zapnuté - vypnuté.
• Vyrába sa s konfiguráciami spínacích a rozpínacích kontaktov:

1. VSM220: 20, 11, 02
2. VSM425: 40, 31, 22, 04

• K stýkačom VSM220, VSM425 je možné zapojiť prídavné kontakty VSK-11 a VSK-20

Technické parametre:

• Max. zaťažiteľnosť: 20 A.
• Počet pólov: 2.
• Konfigurácia kontaktov NO/NC: 20, 11, 02.
• Napájacie napätie cievky (frekvencia): AC 12 V, 24 V, 110 V, 230 V (50/60 Hz).
• Rozmery: 17.5 x 85 x 60 mm.
