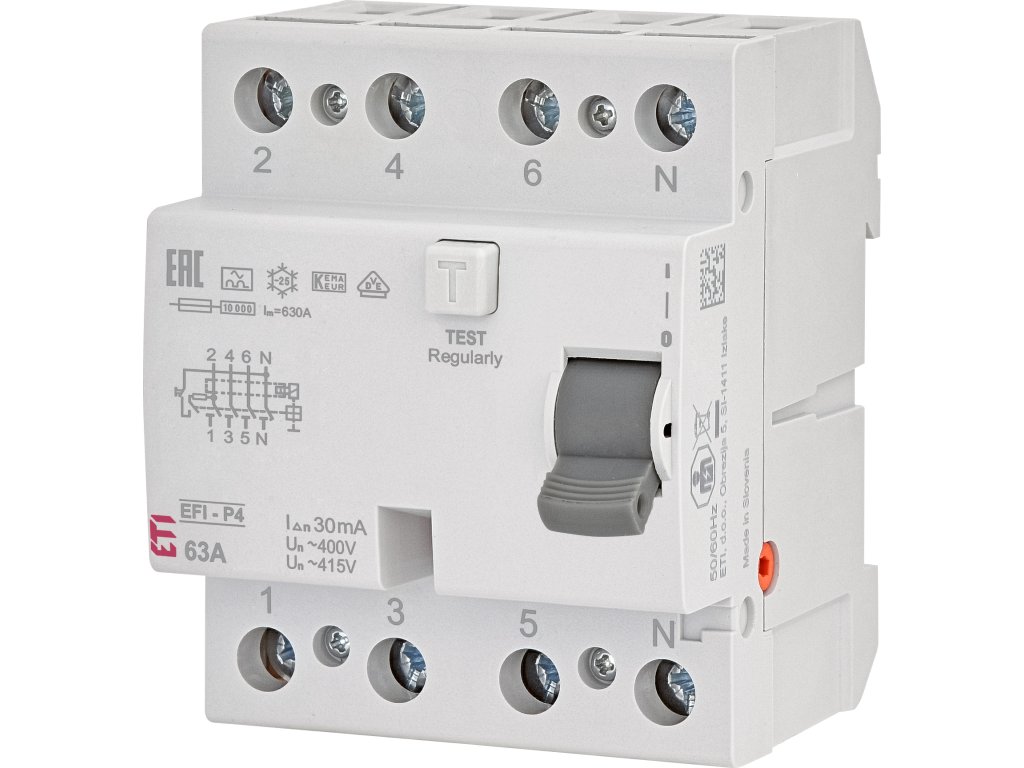

ETI 002061513 EFI-P4 A 63/4/0,03 10kA Prúdový chránič 3+N-pólový, 4M, typ A

Podrobný popis

ETI 002061513 EFI-P4 A 63/4/0,03 10kA Prúdový chránič 3+N-pólový, 4M, typ A

Prúdové chrániče sa môžu používať v systémoch TN-S, TN-CS, TT a IT, alebo inými slovami všade tam, kde sú pracovné a ochranné vodiče oddelené.

Prúdové chrániče EFI sú určené na ochranu pred nepriamym dotykom (ochrana pri poruche) a priamym dotykom (doplnková ochrana) so živými časťami.

V prípade ochrany pred nepriamym dotykom a pred poruchami sú určené prúdové chrániče s menovitým reziduálnym prúdom IΔn ≤ 300 mA. Prúdové chrániče s menovitým reziduálnym prúdom IΔn ≤ 30 mA spĺňajú podmienky ochrany pred priamym dotykom (doplnková ochrana).

Na ochranu pred požiarom musia byť v súlade s DIN VDE 0100-482 a IEC 60364-4-482 všetky káble a vodiče v systémoch TN a TT chránené prúdovým chráničom s menovitým reziduálnym prúdom IΔn ≤ 300 mA.

V aplikáciách, kde odporové rušenie môže spôsobiť požiar (zariadenia vyžarujúce teplo, ako sú stropné vykurovanie alebo vykurovacie panely), musí byť reziduálny prúd IΔn = 30 mA.

Typy chráničov:

• AC: sú citlivé len na čistý sínusový priebeh striedavého prúdu.
• A: funkcia typu AC + citlivosť na pulzujúci jednosmerný prúd.
• B: funkcia typu A + citlivosť na plynulý jednosmerný prúd. Vypínacie hodnoty sú definované do frekvencie 1 kHz.
• B+: funkcia ako typ B. Vypínacie hodnoty sú definované do frekvencie 20 kHz a sú menšie ako 420 mA.

Technické parametre:

Kód ETI: 002061513
Popis: EFI-P4 A 63/0.03
Menovitý zvyškový prúd (A): 0,03
Typ prúdu: A
Menovitý prúd (A): 63
Menovitý poruchový prevádzkový prúd IDn (mA): 0,03
Typ: A
Počet pólov: 3+N
Menovitý podmienený prevádzkový prúd (kA): 10
Un (V): 415
Menovitá frekvencia (Hz): 50/60
Menovitý prierez (mm²): 1-25
Normy: IEC/EN 61008
Stupeň ochrany IP: IP20
Typ montáže: TH 35
Hĺbka (mm): 68
