HAKEL 10454 HLSA 25-275/3+1
Kód: 15144
Podrobný popis
HAKEL 10454 HLSA 25-275/3+1
- Zvodiče impulzných prúdov a rázového prepätia typu T1+T2+T3.
- Výrobky sú zložené z varistorov s veľkou zvodovou schopnosťou.
- HLSA25 v prevedení 1+1, 3+1 a HLSA25G sú navyše v kombinácii s bleskoistkou, ktorá zaisťuje nulový priesakový prúd vodičom PE.
- Vhodné pre objekty s uvažovanou hladinou ochrany LPL I a LPL II.
- Inštalujú sa na rozhraní zón LPZ 0 – LPZ 1 a vyššie, čo najbližšie k vstupu káblového vedenia do objektu – hlavných rozvádzačov.
- V prípade inštalácie zvodiča označeného T1+T2+T3 v hlavnom rozvádzači je nevyhnutné inštalovať aj zvodiče prepätia T2 a T3 v podružných rozvádzačoch.
- Pokiaľ výrobok obsahuje dve svorky PE (resp. PEN), nesmú byť použité ako mostík PE (PEN).
- Označenie S špecifikuje prevedenie s diaľkovou signalizáciou.
Technické parametre:
| Impulzný výbojový prúd na skúšku triedy I (10/350) | Aj imp | 25 kA |
| Klasifikácia podľa ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011 | T1, T2, T3 | |
| Vhodné pre sieť | TN-S, TT | |
| Počet pólov | 4 | |
| Menovité prevádzkové napätie AC | U N | 230 V |
| Najvyššie trvalé prevádzkové napätie AC | U C | 275 V |
| Menovitý zaťažovací prúd pre „V“ zapojenie | I L | 125 A |
| Maximálny výbojový prúd (8/20) | Aj max | 50 kA |
| Impulzný výbojový prúd na skúšku triedy I (10/350) L/N | Aj imp | 25 kA |
| Náboj (L/N) | Q | 12,5 As |
| Špecifická energia pre skúšku triedy I (L/N) | W/R | 156 kJ/Ω |
| Impulzný výbojový prúd na skúšku triedy I (10/350) N/PE | Aj imp | 100 kA |
| Náboj (N/PE) | Q | 50 As |
| Špecifická energia pre skúšku triedy I (N/PE) | W/R | 2 500 kJ/Ω |
| Celkový výbojový prúd (10/350) L1+L2+L3+N->PE | Aj Total | 100 kA |
| Celkový výbojový prúd (8/20) L1+L2+L3+N->PE | Aj Total | 150 kA |
| Menovitý výbojový prúd na skúšku triedy II (8/20) L/N | Aj n | 25 kA |
| Menovitý výbojový prúd na skúšku triedy II (8/20) N/PE | Aj n | 75 kA |
| Napätie naprázdno generátora kombinovanej vlny | U OC | 6 kV |
| Napäťová ochranná hladina pri I n (L/N) | U p | < 1,2 kV |
| Napäťová ochranná hladina pri I n (N/PE) | U p | < 1,3 kV |
| Skúšobné dočasné prepätie (TOV) pre t T = 5 s (L/N) | U T | 337 V |
| Skúšobné dočasné prepätie (TOV) pre t T = 120 min (L/N) | U T | 440 V |
| Skúšobné dočasné prepätie (TOV) pre t T = 0,2 s (N/PE) | U T | 1 200 V |
| Čas odozvy (L/N) | t A | < 25 ns |
| Čas odozvy (N/PE) | t A | < 100 ns |
| Maximálne predistenie | 250 A gL/gG | |
| Maximálne predistenie („V“ zapojenie) | 125 A gL/gG | |
| Reziduálny prúd | Aj PE | ≤ 5 µA |
| Menovitý skratový prúd pri maximálnom predistení | Aj SCCR | 80 kA rms |
| Zhášací následný prúd (N/PE) | Aj fi | 0,1 kA rms |
| Zóna ochrany pred bleskom | LPZ 0-1, LPZ 1-2, LPZ 2-3, LPZ3 | |
| Materiál puzdra | Polyamid PA6, UL94 V-0 | |
| Stupeň ochrany krytu | IP20 | |
| Pracovná teplota | ϑ | - 40 ÷ 70 °C |
| Vlhkostný rozsah | RH | 5 ÷ 95 % |
| Minimálny prierez pripojovacích medených vodičov podľa ČSN 33 2000-5-53 ed. 3 (neplatí pre „V“ zapojenie) pre T1 | S | 6 mm2 (L, N) 16 mm2 (PE, PEN) |
| Minimálny prierez pripojovacích medených vodičov podľa ČSN 33 2000-5-53 ed. 3 (neplatí pre „V“ zapojenie) pre T2 | S | 2,5 mm2 (L, N) 6 mm2 (PE, PEN) |
| Rozsah upnutia svorky (pevný vodič) | 2,5 ÷ 35 mm 2 | |
| Rozsah upnutia svorky (slanený vodič) | 2,5 ÷ 25 mm 2 | |
| Uťahovací moment | 3 | |
| Spôsob montáže | Na lištu DIN 35 mm | |
| Modulárna šírka | 8 | |
| Pracovná poloha | Ľubovoľná | |
| Prostredie umiestnenie výrobku | Vnútorné | |
| Miestna signalizácia | Optická | |
| Význam miestnej signalizácie | OK – číry terč PORUCHA – červený terč |
|
| Diaľková signalizácia | Nie | |
| Výmenné prevedenie | Nie | |
| Životnosť | > 100 000 h |
Dodatočné parametre
| Kategória: | HAKEL |
|---|---|
| Hmotnosť: | 1.25 kg |
-
Vyhlásenie o zhode - HAKEL 10454 HLSA 25-275/3+1
-

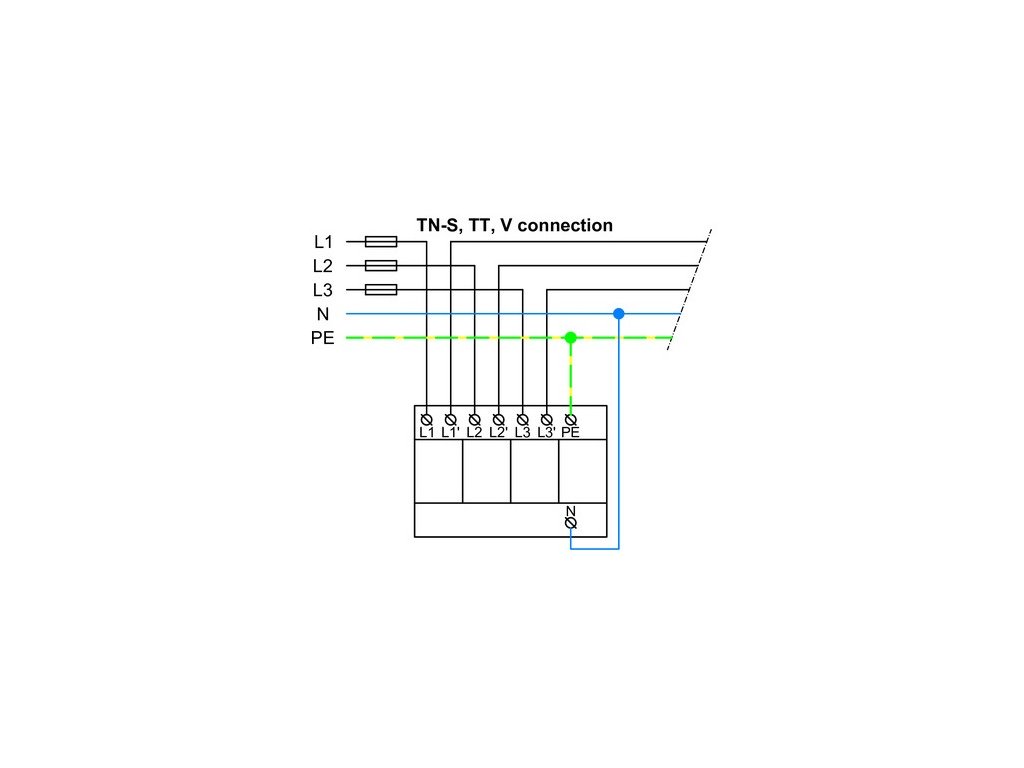

Aplikačné zapojenie - HAKEL 10454 HLSA 25-275/3+1
-

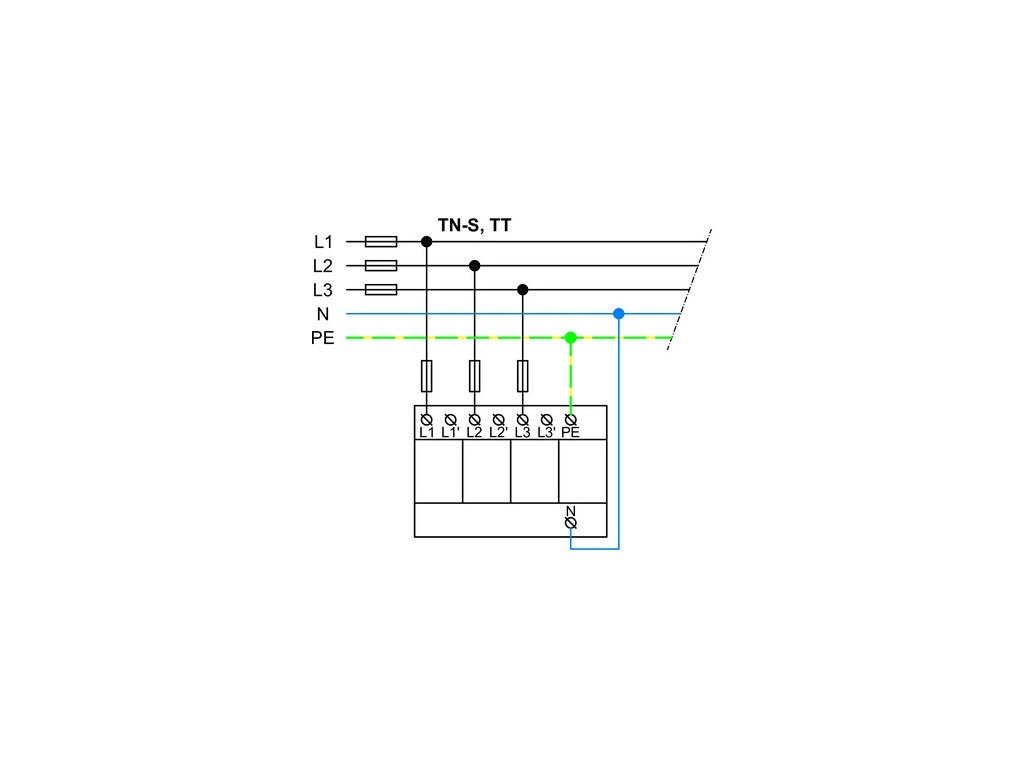

Aplikačné zapojenie - HAKEL 10454 HLSA 25-275/3+1
-

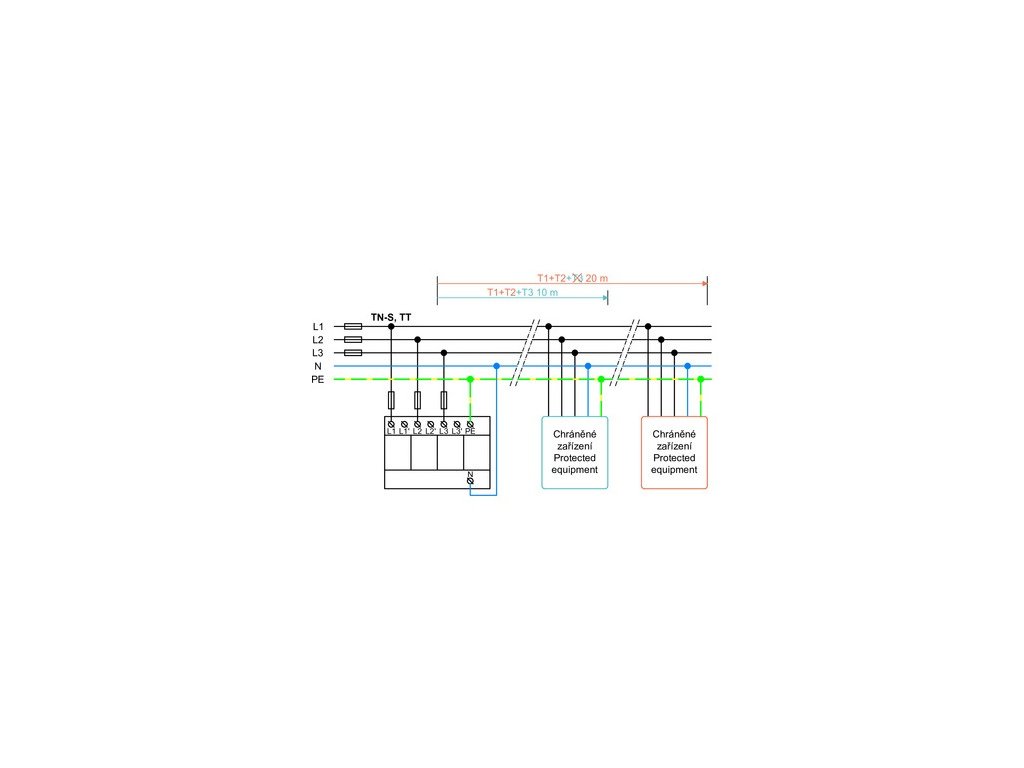

Aplikačné zapojenie - HAKEL 10454 HLSA 25-275/3+1
-
Technický list - HAKEL 10454 HLSA 25-275/3+1
-
Návod na montáž - HAKEL 10454 HLSA 25-275/3+1
