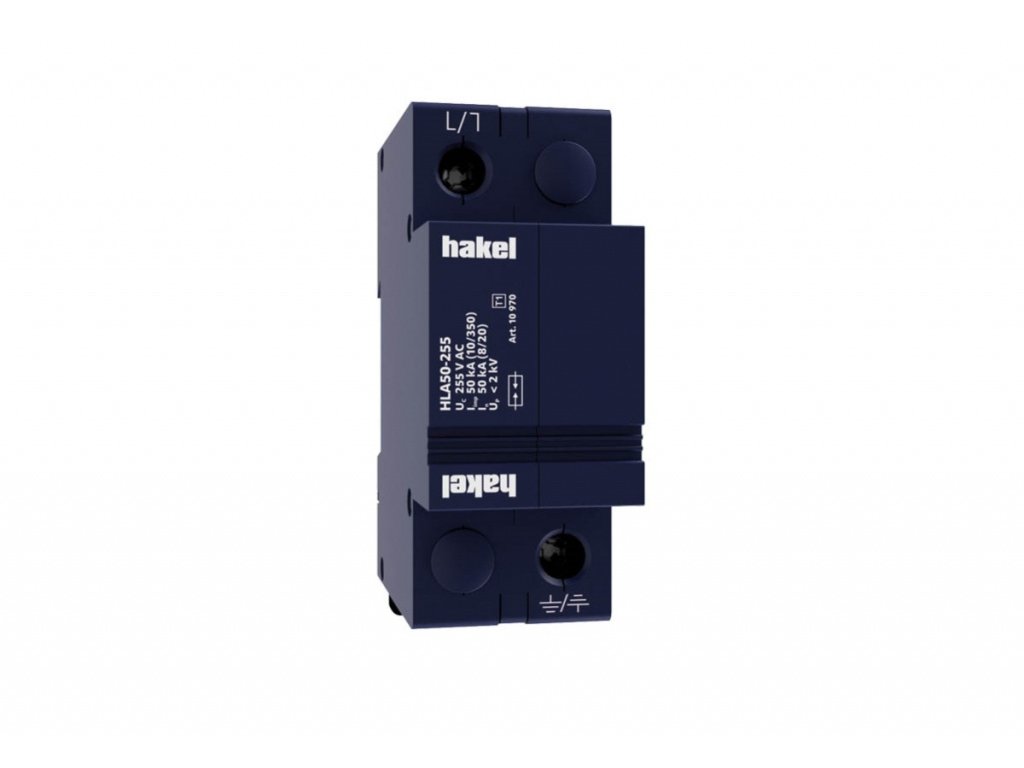

HAKEL 10970 HLA 50-255
Kód: 15146
Podrobný popis
HAKEL 10970 HLA 50-255
- Zvodiče impulzných prúdov typu T1 zaisťujú vyrovnávanie potenciálov a eliminujú účinky bleskového prúdu v jednofázových a trojfázových sieťach.
- Vo výrobkoch je použité viacnásobné bezvýfukové iskrisko, sú tak schopné zviesť impulz bleskového prúdu najvyšších hodnôt.
- Vhodné pre objekty s uvažovanou hladinou ochrany LPL I a LPL II ako sú veľké priemyselné celky a objekty zvláštnej dôležitosti – nemocnice, banky, elektrárne.
- Inštalujú sa čo najbližšie k vstupu nadzemného vedenia do objektu – trafostaníc, elektromerových a hlavných rozvádzačov.
- Pokiaľ výrobok obsahuje dve svorky PE (resp. PEN), nesmú byť použité ako mostík PE (PEN).
- Označenie LED špecifikuje prevedenie s LED indikáciou stavu.
- Označenie S špecifikuje prevedenie s diaľkovou signalizáciou spolu s LED indikáciou stavu.
Technické parametre:
| Impulzný výbojový prúd na skúšku triedy I (10/350) | Aj imp | 50 kA |
| Klasifikácia podľa ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011 | T1 | |
| Vhodné pre sieť | TN | |
| Počet pólov | 1 | |
| Menovité prevádzkové napätie AC | U N | 230 V |
| Najvyššie trvalé prevádzkové napätie AC | U C | 255 V |
| Náboj | Q | 25 As |
| Špecifická energia pre skúšku triedy I | W/R | 625 kJ/Ω |
| Menovitý výbojový prúd na skúšku triedy II (8/20) | Aj n | 50 kA |
| Napäťová ochranná hladina pri I imp | U p | < 2 kV |
| Skúšobné dočasné prepätie (TOV) pre t T = 5 s | U T | 337 V |
| Skúšobné dočasné prepätie (TOV) pre t T = 120 min | U T | 440 V |
| Doba odozvy | t A | < 100 ns |
| Maximálne predistenie | 500 A gL/gG | |
| Menovitý skratový prúd pri maximálnom predistení | Aj SCCR | 25 kA rms |
| Zhášací následný prúd | Aj fi | 25 kA rms |
| Zóna ochrany pred bleskom | LPZ 0-1, LPZ 1-2 | |
| Materiál puzdra | Polyamid PA6, UL94 V-0 | |
| Stupeň ochrany krytu | IP20 | |
| Pracovná teplota | ϑ | - 40 ÷ 70 °C |
| Vlhkostný rozsah | RH | 5 ÷ 95 % |
| Minimálny prierez pripojovacích medených vodičov podľa ČSN 33 2000-5-53 ed. 3 (neplatí pre „V“ zapojenie) pre T1 | S | 6 mm2 (L, N) 16 mm2 (PE, PEN) |
| Rozsah upnutia svorky (pevný vodič) | 2,5 ÷ 25 mm 2 | |
| Rozsah upnutia svorky (slanený vodič) | 2,5 ÷ 16 mm 2 | |
| Uťahovací moment | 4 | |
| Spôsob montáže | Na lištu DIN 35 mm | |
| Modulárna šírka | 2 | |
| Pracovná poloha | Ľubovoľná | |
| Prostredie umiestnenie výrobku | Vnútorné | |
| Miestna signalizácia | Žiadna | |
| Diaľková signalizácia | Nie | |
| Výmenné prevedenie | Nie | |
| Životnosť | > 100 000 h |
Dodatočné parametre
| Kategória: | HAKEL |
|---|---|
| Hmotnosť: | 0.3 kg |
-
Vyhlásenie o zhode - HAKEL 10970 HLA 50-255
-

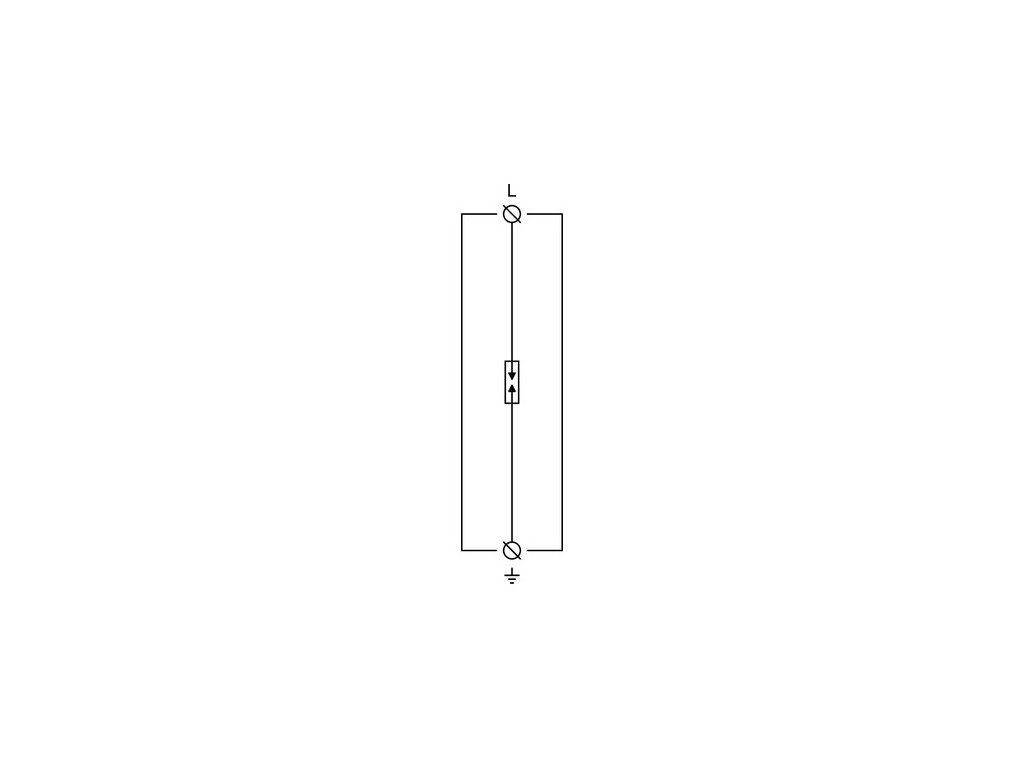

Aplikačné zapojenie - HAKEL 10970 HLA 50-255
-
Návod na montáž - HAKEL 10970 HLA 50-255
-
Technický list - HAKEL 10970 HLA 50-255
