KOPOS NKO 90X50X250 S OBLUK KLESAJUCI- koleno vonkajsie 90° -1*/55 N1-M0-P0
Kód: 17726
Podrobný popis
Spojenie sa vykonáva priamym nasunutím káblového žľabu do tvarovky a následným zaistením skrutky NSM 6X10.

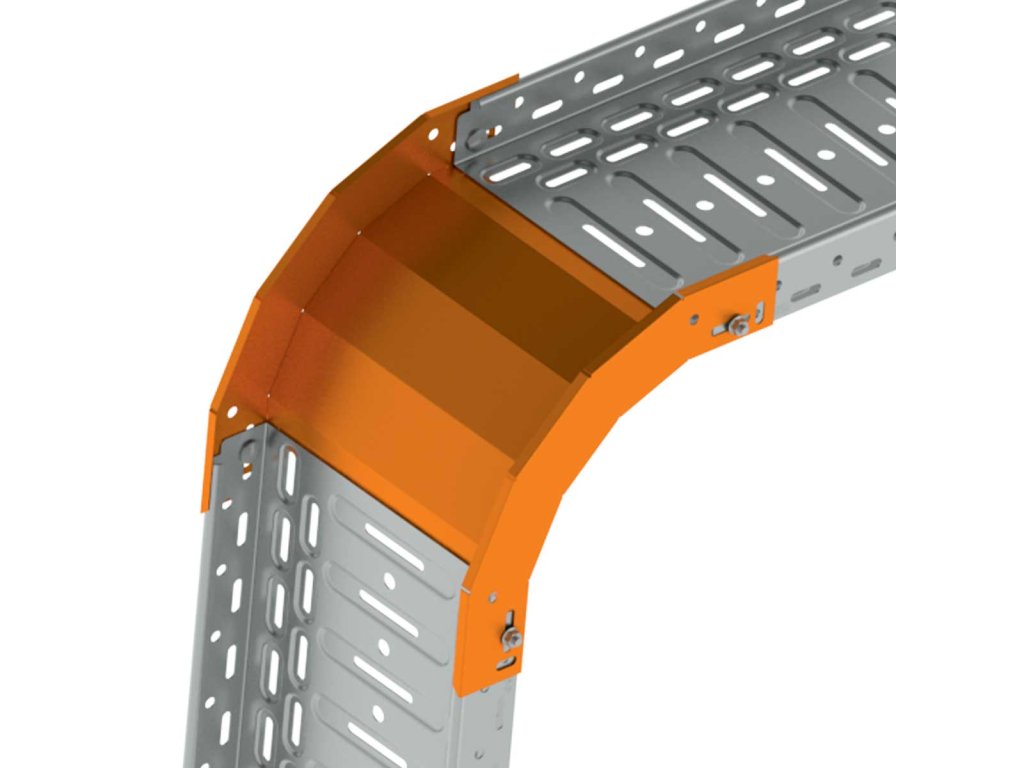

Oblúk smerom nadol je určený na prechod medzi horizontálnou a vertikálnou (zvislou) trasou kábla v káblových žľaboch MARS.
Spojenie sa vykonáva pomocou skrutky NSM 6X10. S ohľadom na ochranu kábla je umiestnenie hlavy skrutky vo vnútri káblového žľabu.
Pre trasu s povrchovou úpravou F sa používa skrutka s povrchovou úpravou GMT.
| Váha: | 0,59 kg/ks |
| Povrchová úprava: | pozinkované Sendzimirovou metódou |
| Teplotná odolnosť: | -50 - 150 °C |
| Funkčnosť pri požiari: | P90-R, E90, PS90 |
| Vyhovuje normám: | ČSN EN 61537 |
| Normy požiarnej odolnosti: | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Hrúbka plechu: | 0,7 mm |
| Počet skrutiek pre spojenie: | 4 |
| Rozmer A: | 252 mm |
| Rozmer B: | 241 mm |
| Rozmer H: | 52 mm |
| Pre šírku žľabu: | 250 mm |
| Pre výšku žľabu: | 50 mm |
-
KOPOS NKO 90X50X250 S OBLUK KLESAJUCI - Dátový list (155.1 kB)
-
KOPOS - Nosné káblové systémy - Katalóg
