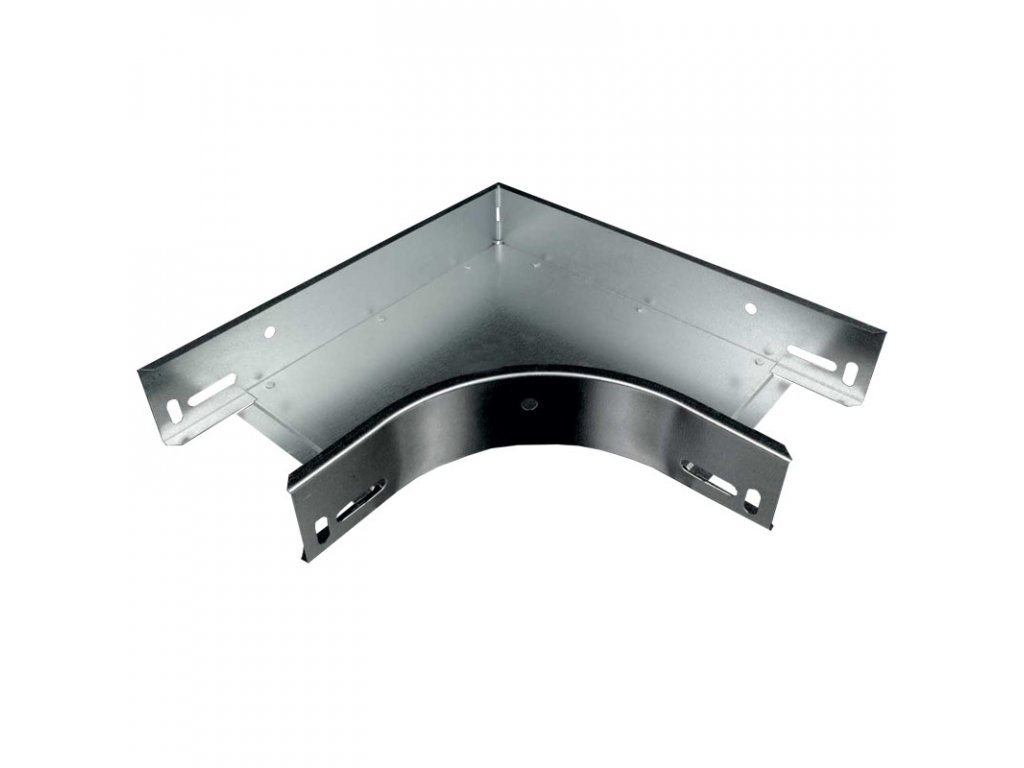

KOPOS NO 90X50X250 S OBLUK 90° -1/ N1-M0-P0
Kód: 14415
Podrobný popis
Spojenie sa vykonáva priamym nasunutím káblového žľabu do tvarovky a následným zaistením skrutky NSM 6X10.

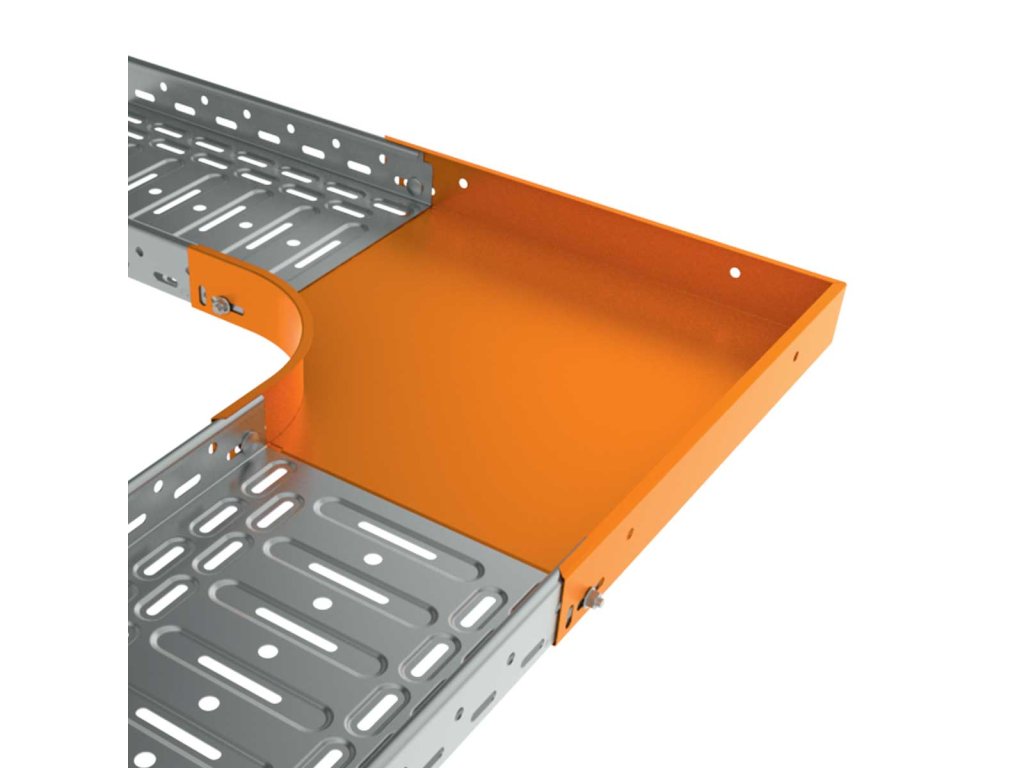

Oblúk 90 je určený na ohýbanie káblovej trasy vedenej káblovými žľabmi MARS o 90° v horizontálnom smere.
V prípade oblúka NO 90X100X500 je vonkajší pravý uhol strán nahradený skosením
Spojenie sa vykonáva pomocou skrutky NSM 6X10. Na ochranu káblov je hlava skrutky umiestnená vo vnútri káblového žľabu.
Na trasu v prevedení F sa použije skrutka s povrchovou úpravou GMT.
| Váha: | 1,08 kg/ks |
| Povrchová úprava: | pozinkované Sendzimirovou metódou |
| Teplotná odolnosť: | -50 - 150 °C |
| Funkčnosť pri požiari: | P90-R, E90, PS90 |
| Vyhovuje normám: | ČSN EN 61537 |
| Normy požiarnej odolnosti: | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Hrúbka plechu: | 0,7 mm |
| Počet skrutiek pre spojenie: | 4 |
| Rozmer A: | 252 mm |
| Rozmer B: | 410 mm |
| Rozmer H: | 52 mm |
| Pre šírku žľabu: | 250 mm |
| Pre výšku žľabu: | 50 mm |
-
KOPOS NO 90X50X250 S - Dátový list (162.4 kB)
-
KOPOS NO 90X50X250 S - Dátový list 2 (139.4 kB)
-
KOPOS - Nosné káblové systémy - Katalóg
