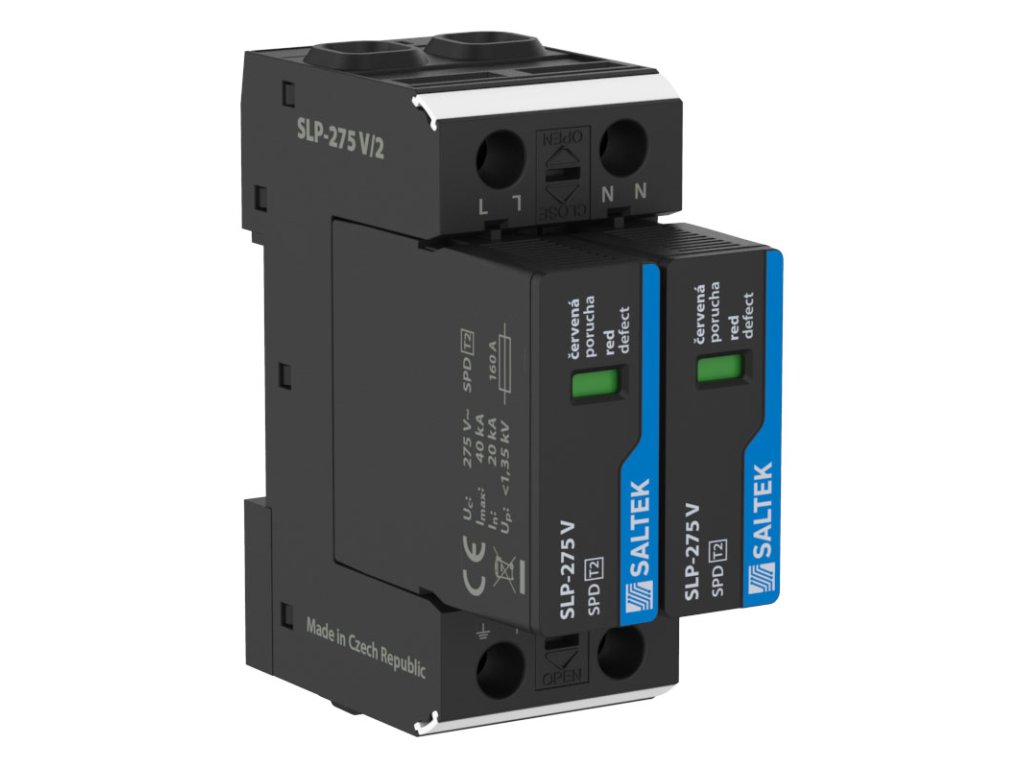

SALTEK A01619 SLP-275 V/2 zvodič prepätia, vhodné pre 1-fázový systém TN-S, 80 kA (8/20)
Kód: 17468
Podrobný popis
vyberateľný modul, optická signalizácia poruchy, možnosť blokácie modulu

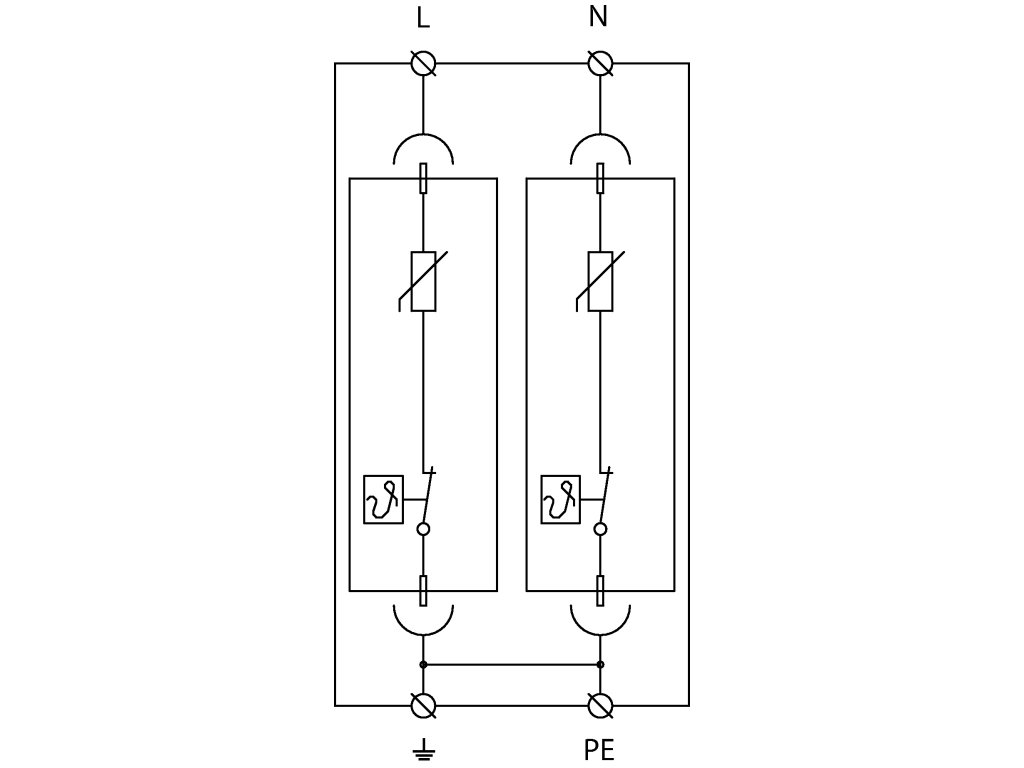

- dvojpólový varistorový zvodič prepätia
- určený k inštalácii do rozvodov nn, predovšetkým do podružných rozvádzačov pre jednofázové systémy TN-S
- k ochrane rozvodov a zariadenie proti účinkom indukovaného prepätia pri údere blesku a proti spínaciemu prepätiu
Technické parametre:
| Typ SPD: | T2 | |
| Montáž: | lišta DIN 35 mm | |
| Menovité napätie: | Un | 230 V AC |
| Najvyššie trvalé prevádzkové napätie: | Uc | 275,00 V AC |
| Najvyššie trvalé prevádzkové napätie: | Uc | 350,00 V DC |
| Typ siete: | TN | |
| Maximálne predistenie: | 160 A gL/gG | |
| Menovitý skratový prúd: | ISCCR | 50,0 kA |
| Menovitý výbojový prúd (8/20 µs): | In | 20,00 kA |
| Maximálny výbojový prúd (8/20 µs): | Imax | 40,00 kA |
| Napäťová ochranná hladina: | Up | 1,35 kV |
| Napäťová ochranná hladina pri 5 kA: | Up | 0,90 kV |
| Doba odozvy: | ta | 25 ns |
| TOV 5 s L-N: | 335 V | |
| TOV charakteristika (TOV 5 s): | výdržný | |
| TOV 120 min L-N: | 440 V | |
| TOV charakteristika (120 min): | bezpečne poruchová | |
| Prierez pripojovaných vodičov pevný (min): | 1,00 mm2 | |
| Prierez pripojovaných vodičov pevný (max): | 35,00 mm2 | |
| Prierez pripojovaných vodičov lanový (min): | 1,00 mm2 | |
| Prierez pripojovaných vodičov lanový (max): | 25,00 mm2 | |
| Signalizácia poruchy: | červené sfarbenie indikačného poľa | |
| Stupeň krytia: | IP 20 | |
| Rozsah prevádzkových teplôt (min/max): | -40 / 80 °C | |
| Rozsah vlhkosti: | 5 - 95 % | |
| Spĺňa požiadavky normy: | STN EN 61643-11:2013-08 | |
| Trieda ETIM: | EC000941 | |
| Náhradný modul: | SLP-275 V/0 |
-
Vyhlásenie o zhode - SALTEK A01619 SLP-275 V/2 (165.1 kB)
-
Montážny návod - SALTEK A01619 SLP-275 V/2 (2 MB)
-
Katalógový list - SALTEK A01619 SLP-275 V/2 (411.2 kB)
