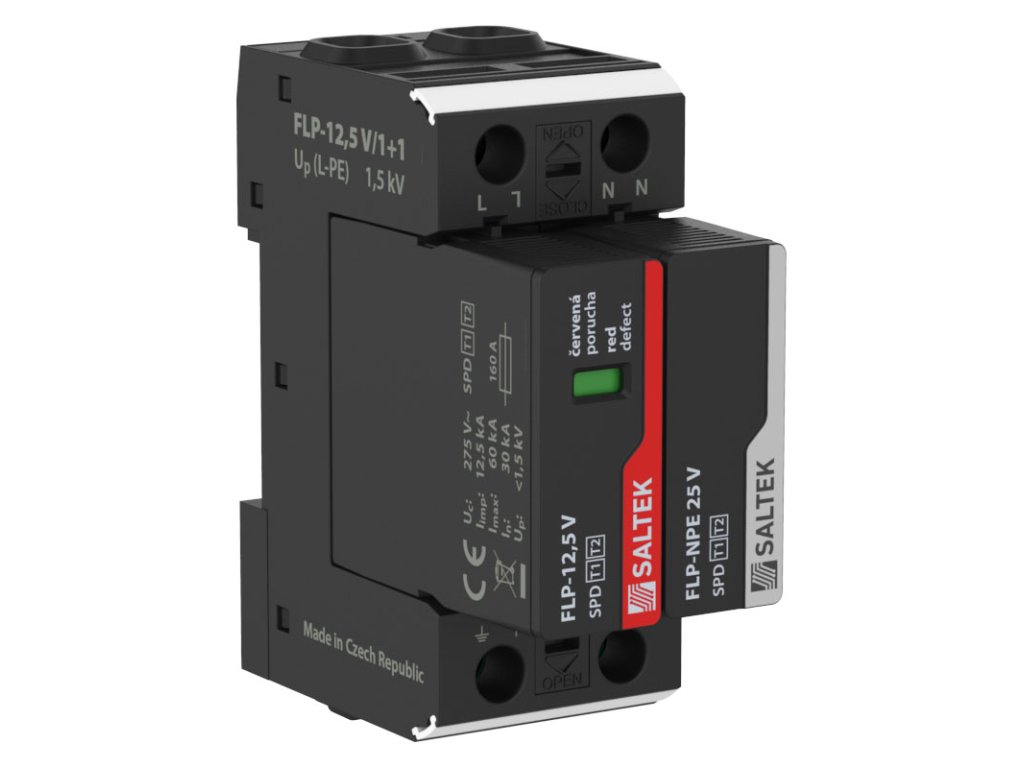

SALTEK A03423 FLP-12,5 V/1+1 zvodič bleskových prúdov a prepätia, vhodné pre 1-fázový systém TT, inštalácia na vstupe do budovy, 60 kA(8/20), 25 kA (10/350)
Kód: 16737
Podrobný popis
vyberateľný modul, optická signalizácia poruchy, možnosť blokácie modulu

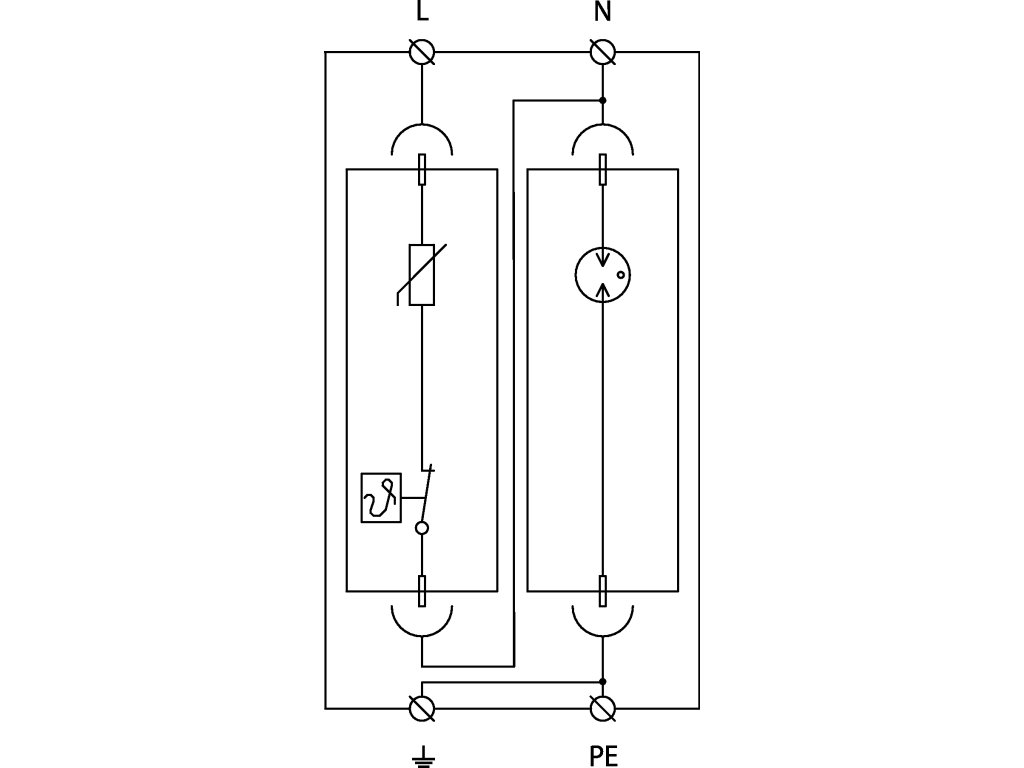

- varistorový zvodič bleskových prúdov s uzatvoreným výkonným iskriskom zapojeným v móde 1+1
- k inštalácii do rozvodov nn pre budovy triedy rizika III a IV podľa STN EN 62305, na rozhraní zón LPZ 0–LPZ 1 a vyšších
- k ochrane proti účinkom čiastočných bleskových prúdov, indukovaného prepätia pri údere blesku a proti spínaciemu prepätiu
Technické parametre:
| Typ SPD: | T1,T2 | |
| Montáž: | lišta DIN 35 mm | |
| Menovité napätie: | Un | 230 V AC |
| Najvyššie trvalé prevádzkové napätie L-N: | Uc | 275,00 V AC |
| Najvyššie trvalé prevádzkové napätie N-PE: | Uc | 255,00 V AC |
| Typ siete: | TT | |
| Maximálne predistenie: | 160 A gL/gG | |
| Menovitý skratový prúd: | ISCCR | 50,0 kA |
| Celkový výbojový prúd (10/350 µs): | ITotal(10/350) | 25,00 kA |
| Impulzný výbojový prúd (10/350 µs) L-N: | Iimp | 12,50 kA |
| Impulzný výbojový prúd (10/350 µs) N-PE: | Iimp | 25,00 kA |
| Menovitý výbojový prúd (8/20 µs) L-N: | In | 30,00 kA |
| Menovitý výbojový prúd (8/20 µs) N-PE: | In | 30,00 kA |
| Maximálny výbojový prúd (8/20 µs) L-N: | Imax | 60,00 kA |
| Maximálny výbojový prúd (8/20 µs) N-PE: | Imax | 60,00 kA |
| Napäťová ochranná hladina mód L-N: | Up | 1,50 kV |
| Napäťová ochranná hladina mód L-PE: | Up | 1,50 kV |
| Napäťová ochranná hladina mód N-PE: | Up | 1,50 kV |
| Napäťová ochranná hladina pri 5 kA L-N: | Up | 0,90 kV |
| Schopnosť samostatne vypnúť následný prúd N-PE: | Ifi | 0,1 kA |
| Doba odozvy L-N: | ta | 25 ns |
| Doba odozvy N-PE: | ta | 100 ns |
| TOV 5 s L-N: | 335 V | |
| TOV charakteristika (TOV 5 s): | výdržný | |
| TOV 200 ms N-PE: | 1 200 V | |
| TOV charakteristika (TOV 200 ms): | výdržná | |
| Prierez pripojovaných vodičov pevný (min): | 1,00 mm2 | |
| Prierez pripojovaných vodičov pevný (max): | 35,00 mm2 | |
| Prierez pripojovaných vodičov lanový (min): | 1,00 mm2 | |
| Prierez pripojovaných vodičov lanový (max): | 25,00 mm2 | |
| Signalizácia poruchy L-N: | červené sfarbenie indikačného poľa | |
| Stupeň krytia: | IP 20 | |
| Rozsah prevádzkových teplôt (min/max): | -40 / 80 °C | |
| Rozsah vlhkosti: | 5 - 95 % | |
| Spĺňa požiadavky normy: | STN EN 61643-11:2013-08 | |
| Trieda ETIM: | EC001457 | |
| Náhradný modul: | FLP-12,5 V/0|FLP-NPE 25 V/0 |
-
Vyhlásenie o zhode - SALTEK A03423 FLP-12,5 V/1+1 (165.1 kB)
-
Montážny návod - SALTEK A03423 FLP-12,5 V/1+1 (2 MB)
-
Katalógový list - SALTEK A03423 FLP-12,5 V/1+1 (437.7 kB)
