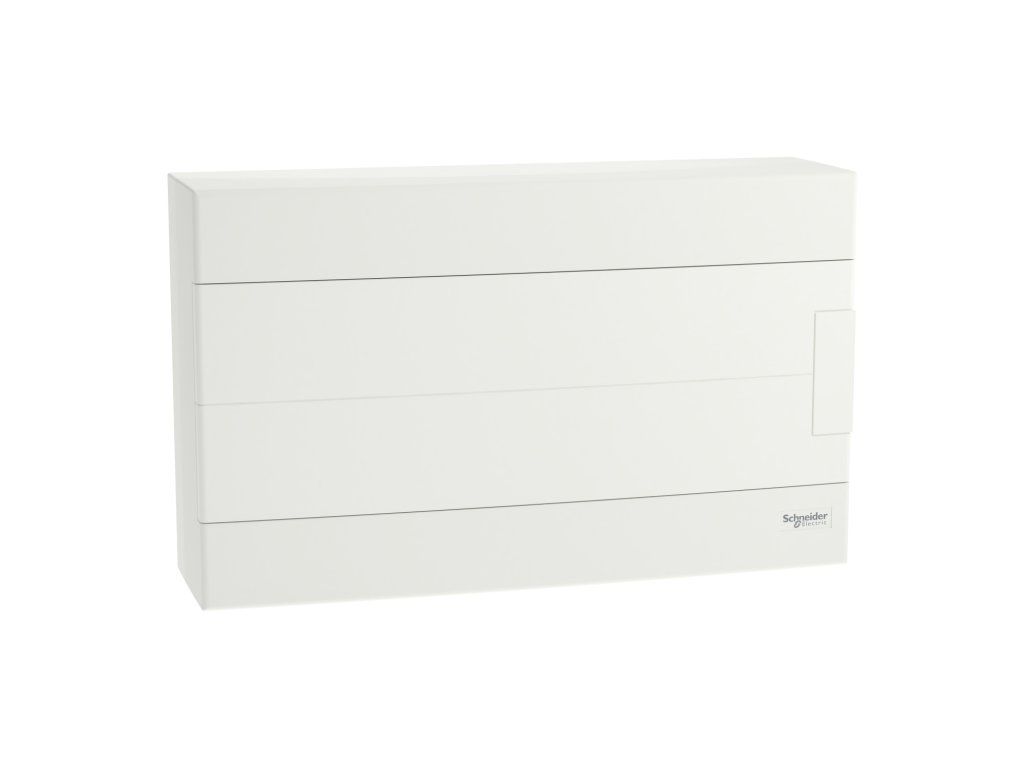

SCHNEIDER EZ9EUD118 EASY9 EU nástenná rozvodnica 18M biele dvere

Podrobný popis

Táto nástenná rozvodnica Easy9 EU je určená pre povrchovú montáž. Skladá sa z 1 radu 18 modulov s priemerom 18 mm. Je možné ju prispôsobiť všetkým typom modulárnych skríň.

Dodáva sa s 1 uzemňovacou a 1 nulovou svorkovnicou s ich podperou a každá svorkovnica má 22 výstupov (11x16 mm² + 11x10 mm²). Je vybavená obojstrannými hladkými dverami s uhlom otvárania 180°.

Farba skrine je biela (RAL 9003).

Táto skriňa je určená na vnútornú inštaláciu. Stupeň krytia je IP40, keď sú dvere zatvorené, a IP30, keď sú dvere otvorené. Na skrinke nie sú žiadne predvýrezy a zákazníci môžu na vyhotovenie konštrukcie použiť vŕtačku. Je určená na nové alebo rekonštruované inštalácie v obytných budovách.

Technické parametre:

Montáž rozvádzača: povrchová
Rozteč 9 mm: 36
Celkový počet modulov 18 mm: 18
Typ lišty: DIN
Typ inštalácie: Vnútorná
Funkcia svorkovnice: zem / N
Počet svorkovníc:
1 uzemnenie (skrutkované) so 16 kolíkmi
1 neutrálna (skrutkovaná) so 16 kolíkmi
Výstupy z rozdeľovacieho bloku:
8 x 16 mm² + 8 x 10 mm² pre uzemnenie
8 x 16 mm² + 8 x 10 mm² pre neutrál
Káblové vývodky: Nie
Typ dverí: plné
Otváranie dverí: obojstranné (180°)
Menovitý prúd [In]: In = 63 A
[Ue] menovité pracovné napätie: 400 V
[Ui] Menovité izolačné napätie: 500 V
Materiál rozvádzača: nehorľavý plast
Výška: 317 mm
Hĺbka: 103 mm
Šírka: 364 mm
Hmotnosť: 1,15 kg
