HAKEL 27084 SPD Zvodič prepätia typ 2+3 HSA-275/3+1 M
- Zvodiče rázového prepätia typu T2+T3 zaisťujú vyrovnávanie potenciálov a obmedzujú spínacie, indukované a zvyškové prepätie v sieťach nn.
- Výrobky sú zložené z varistorov s veľkou zvodovou schopnosťou.
- V prevedení 1+1 a 3+1 sú navyše v kombinácii s bleskoistkou, ktorá zaisťuje nulový priesakový prúd vodičom PE.
- Inštalujú sa na rozhraní zón LPZ 1 – LPZ 3 do podružných rozvádzačov a ovládacích skríň.
- Pokiaľ výrobok obsahuje dve svorky PE (resp. PEN), nesmú byť použité ako mostík PE (PEN).
- Označenie M špecifikuje konštrukčné prevedenie s výmenným modulom.
- Označenie S špecifikuje prevedenie s diaľkovou signalizáciou.
Technické parametre:
| Klasifikácia podľa ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011 | T2, T3 | |
| Vhodné pre sieť | TN-S, TT | |
| Počet pólov | 4 | |
| Menovité prevádzkové napätie AC | U N | 230 V |
| Najvyššie trvalé prevádzkové napätie AC | U C | 275 V |
| Maximálny výbojový prúd (8/20) | Aj max | 50 kA |
| Menovitý výbojový prúd na skúšku triedy II (8/20) | Aj n | 20 kA |
| Napätie naprázdno generátora kombinovanej vlny | U OC | 6 kV |
| Celkový výbojový prúd (8/20) L1+L2+L3+N->PE | Aj Total | 50 kA |
| Napäťová ochranná hladina pri I n (L/N) | U p | < 1,25 kV |
| Napäťová ochranná hladina pri I n (L/PE) | U p | < 1,5 kV |
| Napäťová ochranná hladina pri I n (N/PE) | U p | < 1,4 kV |
| Napäťová ochranná hladina pri U OC (L/N) | U p | < 0,85 kV |
| Impulzný výbojový prúd na skúšku triedy I (10/350) N/PE | Aj imp | 20 kA |
| Skúšobné dočasné prepätie (TOV) pre t T = 5 s (L/N) | U T | 337 V |
| Skúšobné dočasné prepätie (TOV) pre t T = 120 min (L/N) | U T | 440 V |
| Skúšobné dočasné prepätie (TOV) pre t T = 0,2 s (N/PE) | U T | 1 200 V |
| Čas odozvy (L/N) | t A | < 25 ns |
| Čas odozvy (N/PE) | t A | < 100 ns |
| Maximálne predistenie | 160 A gL/gG | |
| Reziduálny prúd | Aj PE | ≤ 5 µA |
| Menovitý skratový prúd pri maximálnom predistení | Aj SCCR | 60 kA rms |
| Zhášací následný prúd (N/PE) | Aj fi | 0,1 kA rms |
| Zóna ochrany pred bleskom | LPZ 1-2, LPZ 2-3, LPZ3 | |
| Materiál puzdra | Polyamid PA6, UL94 V-0 | |
| Stupeň ochrany krytu | IP20 | |
| Pracovná teplota | ϑ | - 40 ÷ 70 °C |
| Vlhkostný rozsah | RH | 5 ÷ 95 % |
| Minimálny prierez pripojovacích medených vodičov podľa ČSN 33 2000-5-53 ed. 3 (neplatí pre „V“ zapojenie) pre T2 | S | 2,5 mm2 (L, N) 6 mm2 (PE, PEN) |
| Rozsah upnutia svorky (pevný vodič) | 1,5 ÷ 25 mm 2 | |
| Rozsah upnutia svorky (slanený vodič) | 1,5 ÷ 16 mm 2 | |
| Uťahovací moment | 3 | |
| Spôsob montáže | Na lištu DIN 35 mm | |
| Modulárna šírka | 4 | |
| Pracovná poloha | Ľubovoľná | |
| Prostredie umiestnenie výrobku | Vnútorné | |
| Miestna signalizácia | Optická | |
| Význam miestnej signalizácie | OK – číry terč PORUCHA – červený terč |
|
| Diaľková signalizácia | Nie | |
| Výmenné prevedenie | Áno | |
| Katalógové číslo výmenného modulu | 27 086 | |
| Životnosť | > 100 000 h |
Dodatočné parametre
| Kategória: | HAKEL |
|---|---|
| Hmotnosť: | 0.475 kg |
-
Vyhlásenie o zhode - HAKEL 27084 SPD typ 2+3 HSA-275/3+1 M
-

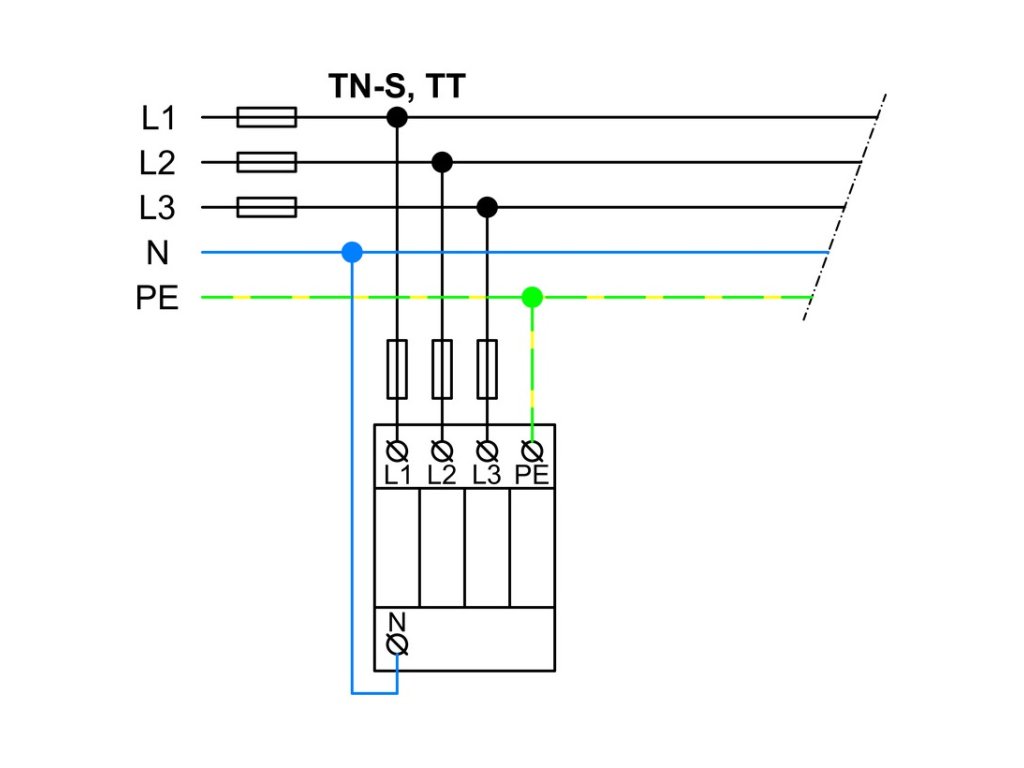

Aplikačné zapojenie - HAKEL 27084 SPD typ 2+3 HSA-275/3+1 M
-
Technický list - HAKEL 27084 SPD typ 2+3 HSA-275/3+1 M
-

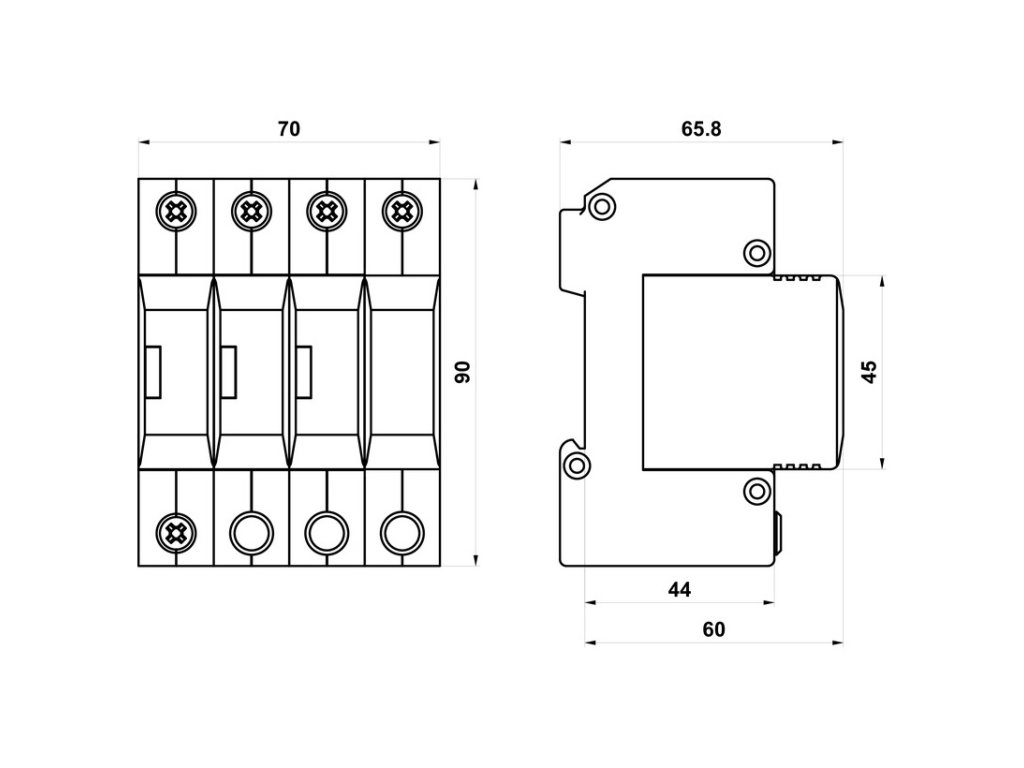

Návod na montáž - HAKEL 27084 SPD typ 2+3 HSA-275/3+1 M
