HAKEL 27080 SPD typ 2+3 HSA-275 M
Kód: 13851
Podrobný popis
HAKEL 27080 Zvodič prepätia SPD typ 2+3 HSA-275 M
- Zvodiče rázového prepätia typu T2+T3 zaisťujú vyrovnávanie potenciálov a obmedzujú spínacie, indukované a zvyškové prepätie v sieťach nn.
- Výrobky sú zložené z varistorov s veľkou zvodovou schopnosťou.
- V prevedení 1+1 a 3+1 sú navyše v kombinácii s bleskoistkou, ktorá zaisťuje nulový priesakový prúd vodičom PE.
- Inštalujú sa na rozhraní zón LPZ 1 – LPZ 3 do podružných rozvádzačov a ovládacích skríň.
- Pokiaľ výrobok obsahuje dve svorky PE (resp. PEN), nesmú byť použité ako mostík PE (PEN).
- Označenie M špecifikuje konštrukčné prevedenie s výmenným modulom.
- Označenie S špecifikuje prevedenie s diaľkovou signalizáciou.
Technické parametre:
| Klasifikácia podľa ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011: | T2, T3 | |
| Vhodné pre sieť: | TN | |
| Počet pólov: | 1 | |
| Menovité prevádzkové napätie AC: | U N | 230 V |
| Najvyššie trvalé prevádzkové napätie AC: | U C | 275 V |
| Maximálny výbojový prúd (8/20): | Aj max | 50 kA |
| Menovitý výbojový prúd na skúšku triedy II (8/20): | Aj n | 20 kA |
| Napätie naprázdno generátora kombinovanej vlny: | U OC | 6 kV |
| Napäťová ochranná hladina pri I n: | U p | < 1,25 kV |
| Napäťová ochranná hladina pri U OC: | U p | < 0,85 kV |
| Skúšobné dočasné prepätie (TOV) pre t T = 5 s: | U T | 337 V |
| Skúšobné dočasné prepätie (TOV) pre t T = 120 min: | U T | 440 V |
| Doba odozvy: | t A | < 25 ns |
| Maximálne predistenie: | 160 A gL/gG | |
| Reziduálny prúd: | Aj PE | ≤ 450 µA |
| Menovitý skratový prúd pri maximálnom predistení: | Aj SCCR | 60 kA rms |
| Zóna ochrany pred bleskom: | LPZ 1-2, LPZ 2-3, LPZ3 | |
| Materiál puzdra: | Polyamid PA6, UL94 V-0 | |
| Stupeň ochrany krytu: | IP20 | |
| Pracovná teplota: | ϑ | - 40 ÷ 70 °C |
| Vlhkostný rozsah: | RH | 5 ÷ 95 % |
| Minimálny prierez pripojovacích medených vodičov podľa ČSN 33 2000-5-53 ed. 3 (neplatí pre „V“ zapojenie) pre T2: | S | 2,5 mm2 (L, N) 6 mm2 (PE, PEN) |
| Rozsah upnutia svorky (pevný vodič): | 1,5 ÷ 25 mm 2 | |
| Rozsah upnutia svorky (slanený vodič): | 1,5 ÷ 16 mm 2 | |
| Uťahovací moment: | 3 | |
| Spôsob montáže: | Na lištu DIN 35 mm | |
| Modulárna šírka: | 1 | |
| Pracovná poloha: | Ľubovoľná | |
| Prostredie umiestnenie výrobku: | Vnútorné | |
| Miestna signalizácia: | Optická | |
| Význam miestnej signalizácie: | OK – číry terč PORUCHA – červený terč |
|
| Diaľková signalizácia: | Nie | |
| Výmenné prevedenie: | Áno | |
| Katalógové číslo výmenného modulu: | 27 086 | |
| Životnosť: | > 100 000 h |
Dodatočné parametre
| Kategória: | HAKEL |
|---|---|
| Hmotnosť: | 0.125 kg |
-
Vyhlásenie o zhode - HAKEL 27080 SPD typ 2+3 HSA-275 M
-
Aplikačné zapojenie - HAKEL 27080 SPD typ 2+3 HSA-275 M
-
Montážny návod - HAKEL 27080 SPD typ 2+3 HSA-275 M
-
Technický list - HAKEL 27080 SPD typ 2+3 HSA-275 M
-

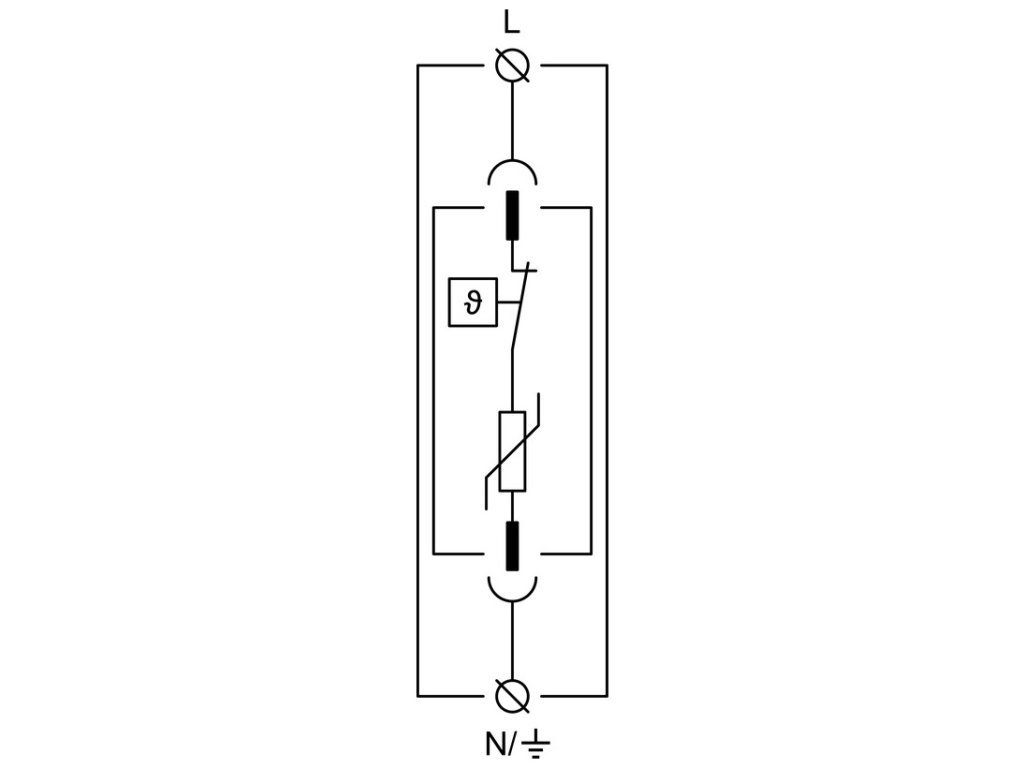

Vnútorné schémy zapojenia - HAKEL 27080 SPD typ 2+3 HSA-275 M
